Шаблоны для шипов

Шипорезные приспособления используются для фрезерования профиля шиповых соединений. При изготовлении последних требуется большая точность, обеспечить которую вручную очень трудоемкий процесс. Шипорезный шаблон позволяет быстро и легко выполнить профиль даже таких сложных соединений, как «ласточкин хвост».

Шипорезные приспособления

Приспособления для фрезерования ящичных шипов


Соединение прямой шип

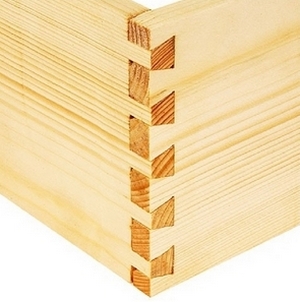

Соединение открытый ласточкин хвост

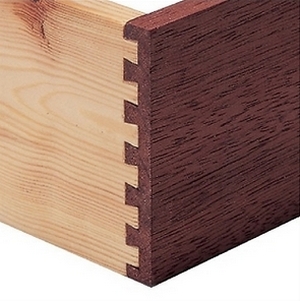

Соединение закрытый ласточкин хвост


На рисунке ниже представлен образец шипорезного приспособления Router-Table для изготовления трех видов соединений шаблон ласточкин хвост (открытый и закрытый или глухой), прямой шип. Точная траектория фрезы задается формой паза в шипорезном шаблоне и копировальным кольцом, которое установлено в подошве фрезера и скользит по кромке шаблона, повторяя его форму.

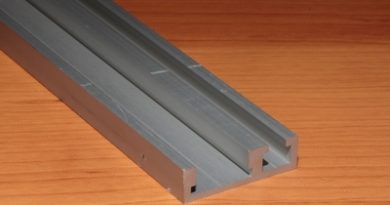

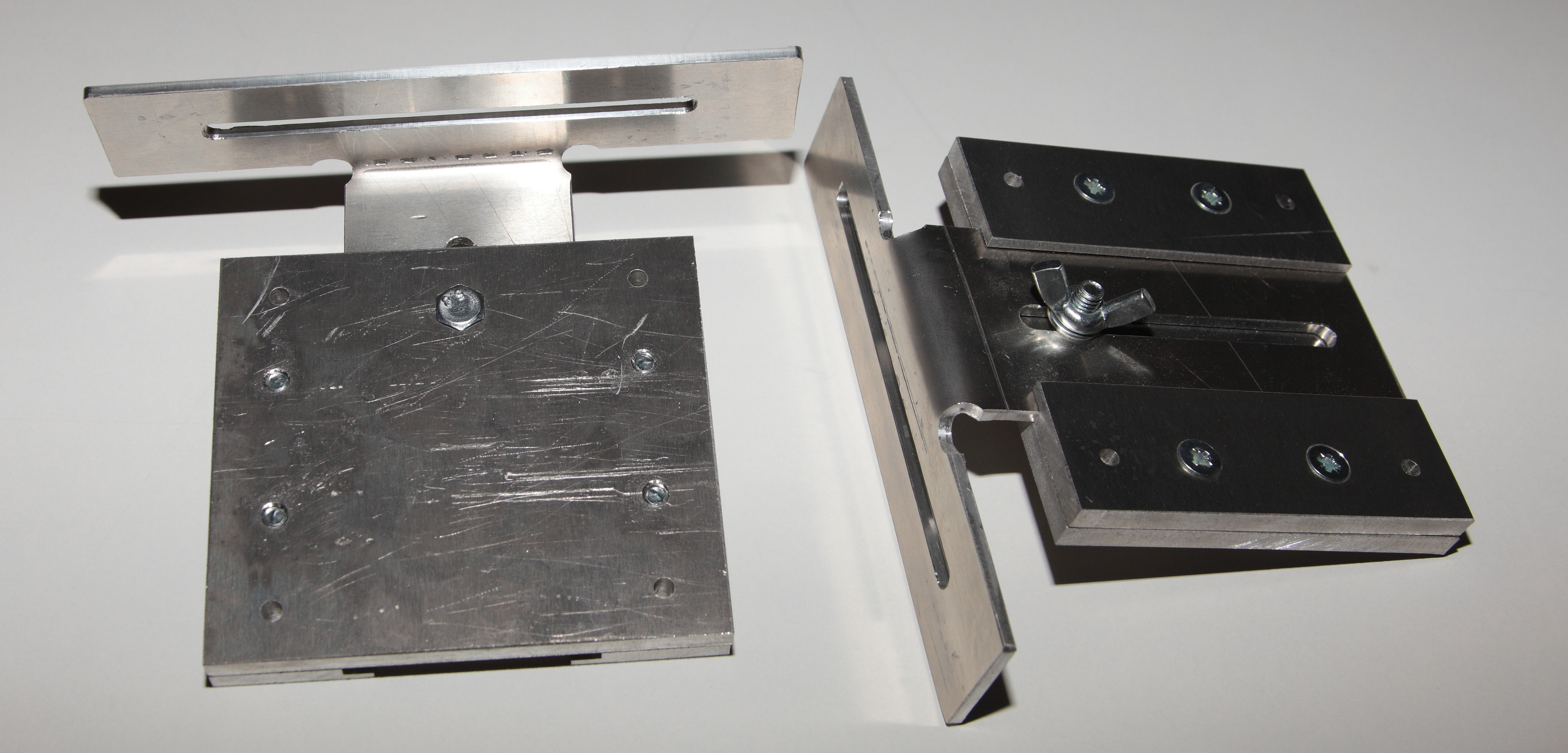

База под копировальные втулки


База под копировальные втулки

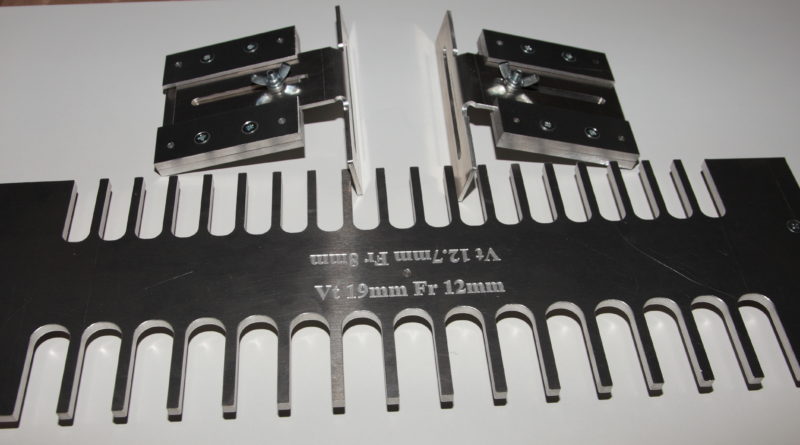

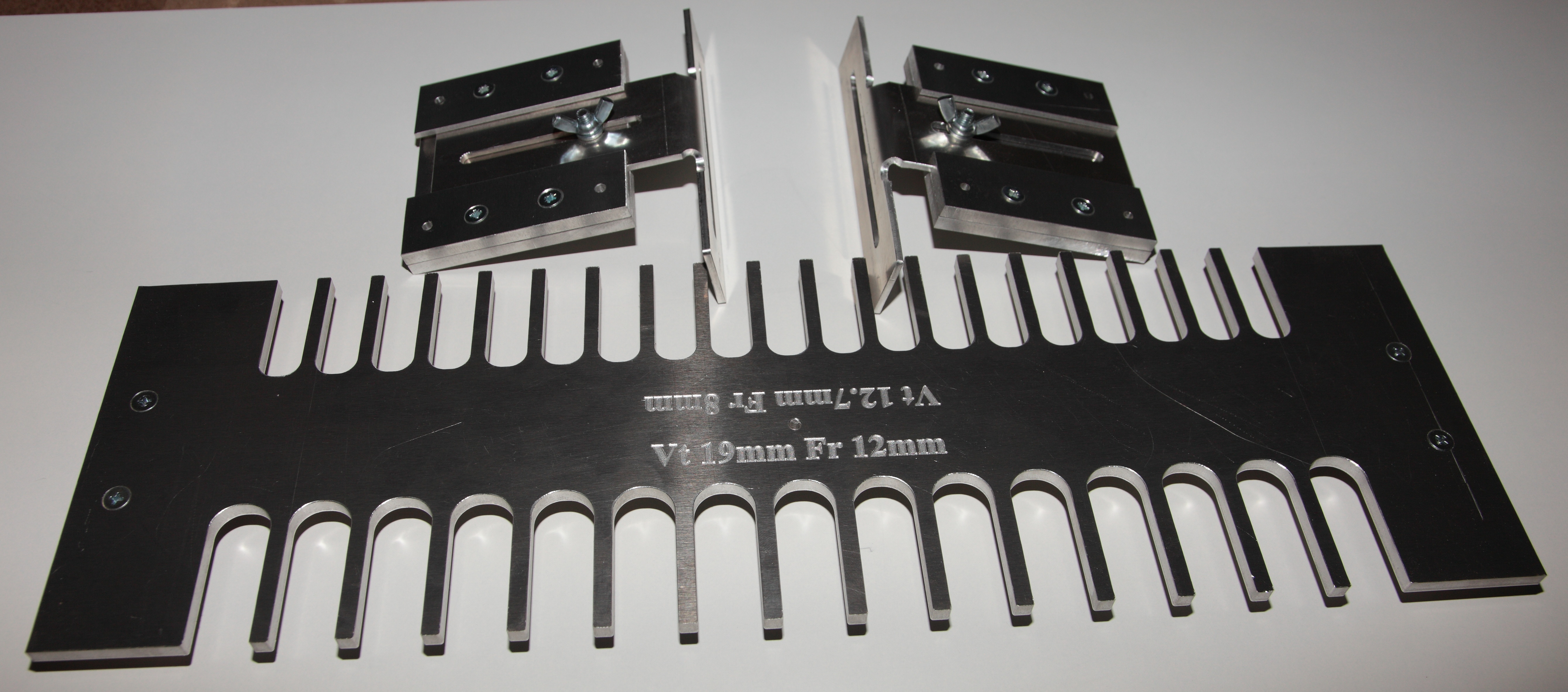

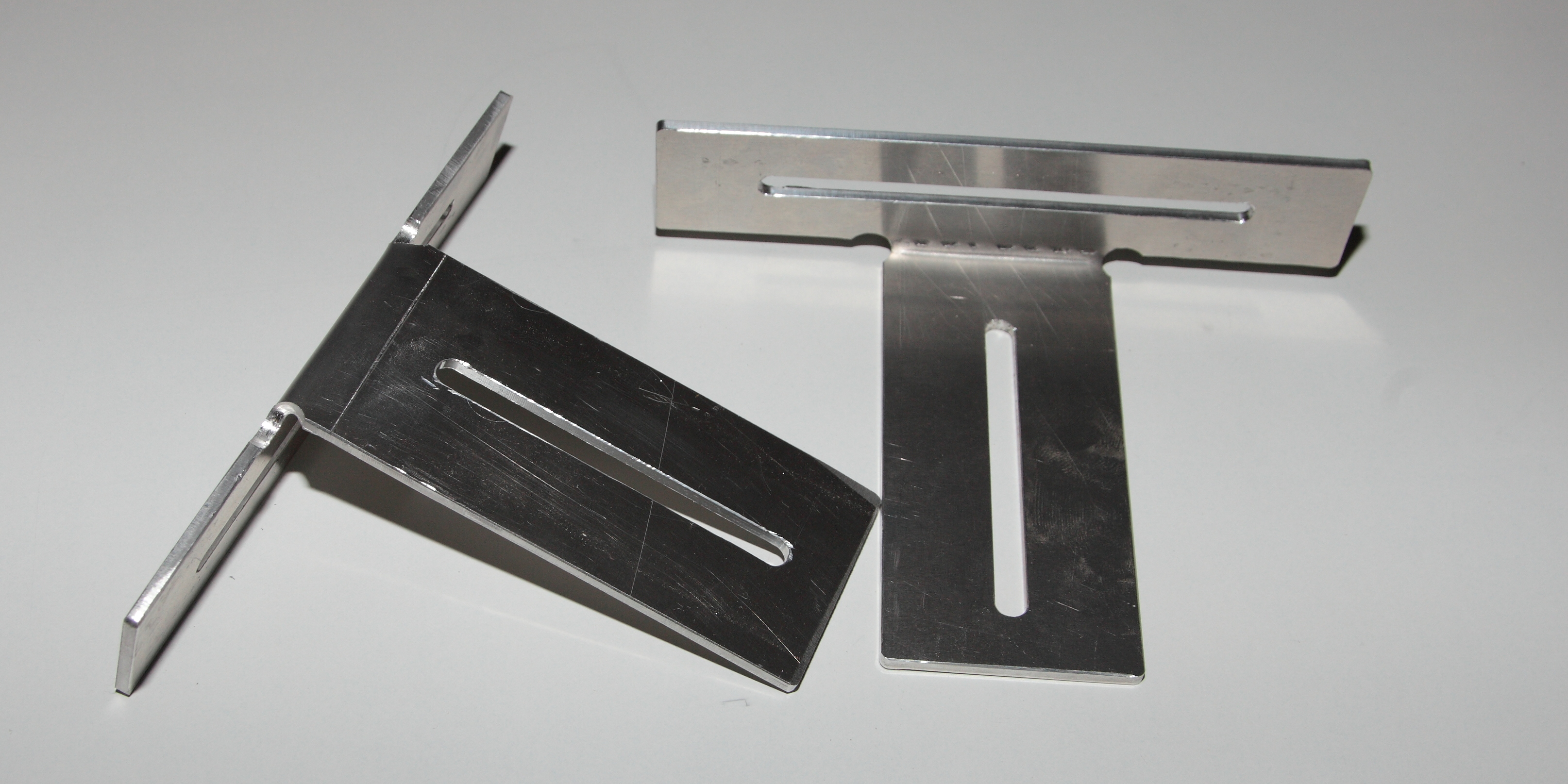

Крепление шипорезных шаблонов


Шаблон для шипов


Шаблон для шипов

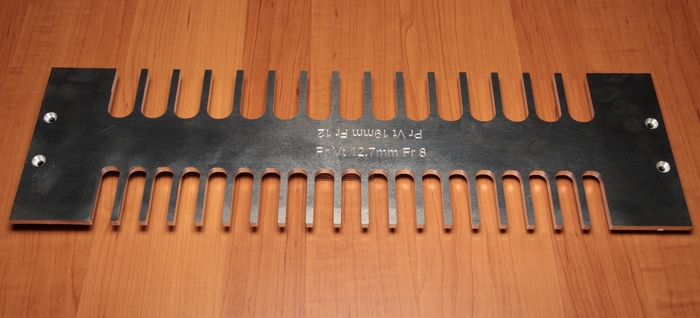

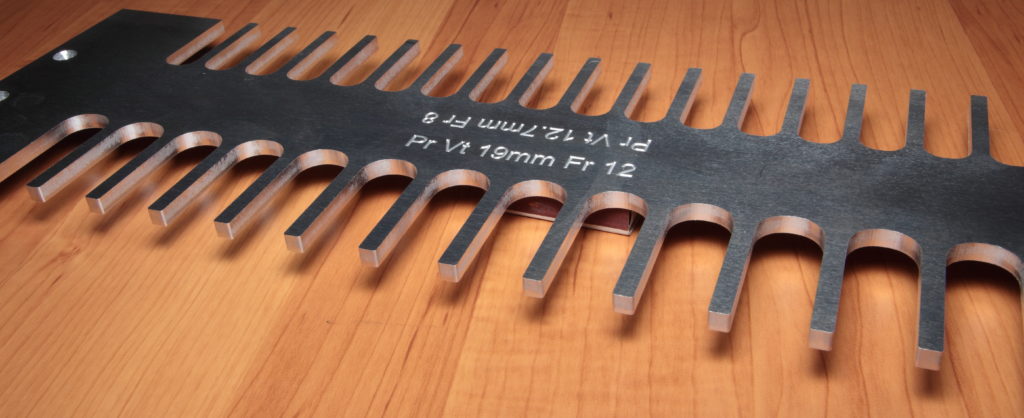

Шаблон для шипов прямой шип


Шаблон «Прямой шип»


Шаблон для шипов прямой шип


Шаблон для шипов прямой шип


Шип Ласточкин хвост (открытый)


Шаблон для шипов открытый ласточкин хвост

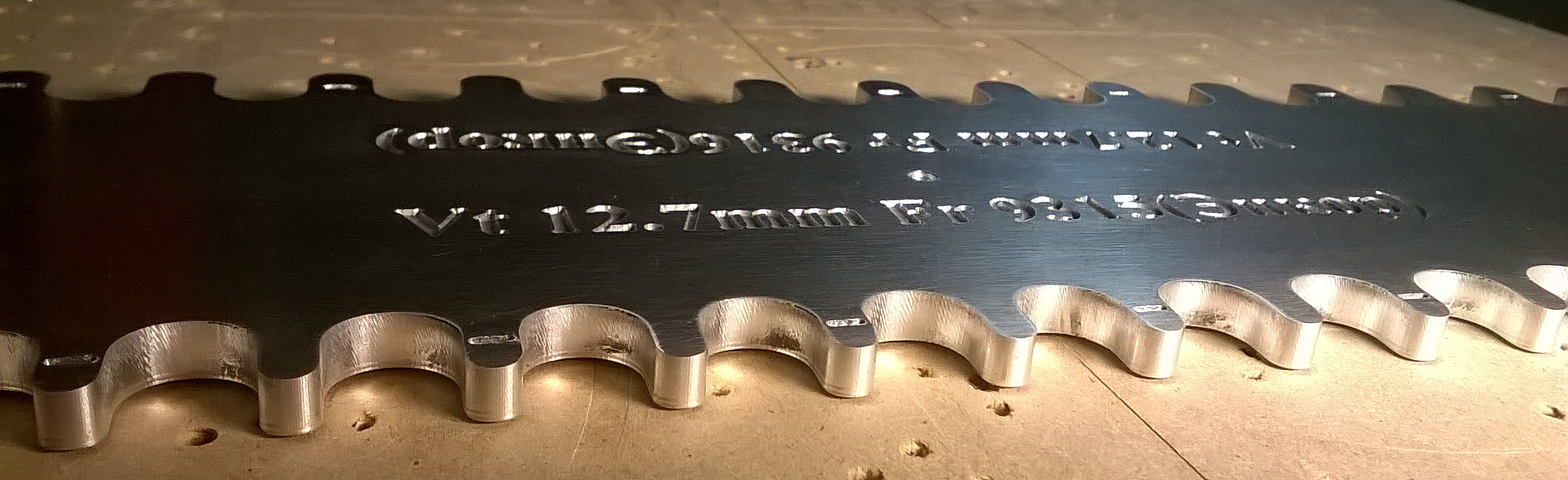

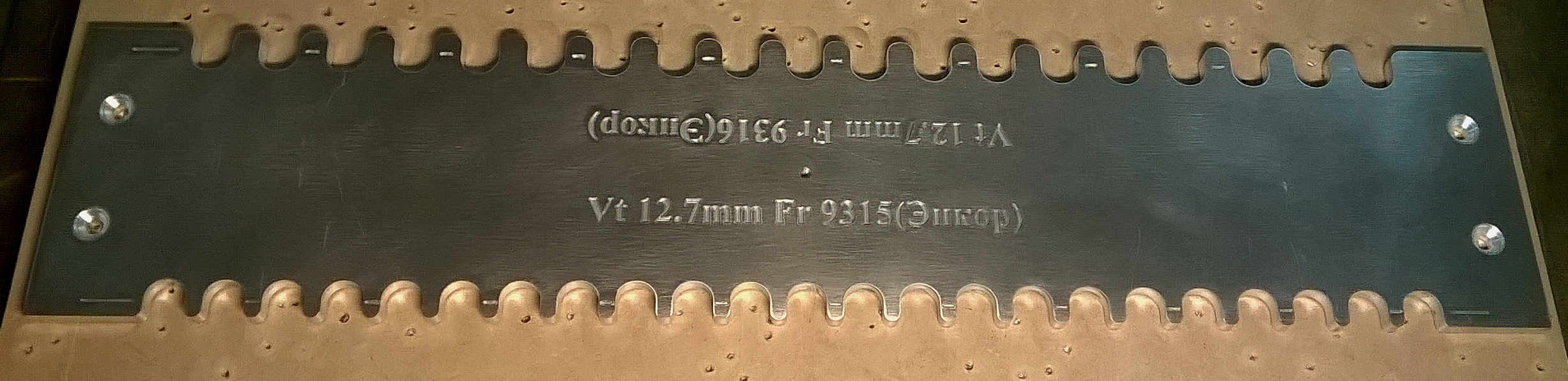

Шаблон Ласточкин хвост (закрытый)

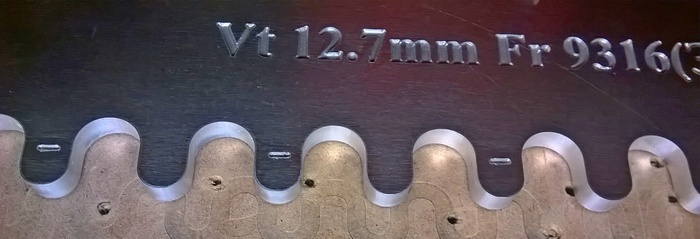

Шаблон для шипов закрытый ласточкин хвост


Шаблон для шипов закрытый ласточкин хвост


Шаблон для шипов закрытый ласточкин хвост


Шипорезные шаблоны имеют следующие характеристики:

  1. Прямой шип
    Втулка 19 мм, прямая пазовая фреза 12 мм;
    Шаг шипов 26 мм;
    Толщина заготовки ограниченна 40 мм;
    Втулка 12,7 мм. прямая пазовая фреза 8мм;
    Шаг шипов 20мм;
    Толщина заготовки ограниченна 40 мм.
  2. Шаблон Ласточкин хвост (открытый)
    Втулка 19мм;
    Фреза ласточкин хвост 9317 (Энкор) и прямая пазовая фреза 10мм;
    Шаг 28мм;
    Толщина заготовки 22 мм. максимальная, ограничена высотой фрезы 9317.
  3. Шаблон Ласточкин хвост (закрытый)
    Втулка 12,7 мм.
    Фрезы 9315, 9316 (Энкор).
    Минимальная толщина заготовок ограничена вылетом фрез при фрезеровании пазов (для 9315 7,5 мм, шаг 18мм, для 9316 9,5мм, шаг 22мм.

Шипорезные шаблоны сделаны из АМГ5 толщиной 6мм. Длина шаблона 480мм.

Вы можете купить шипорезные приспособления оформив заказ через почту или по телефону указанных в Контакты.

Цены можно посмотреть на странице Цена.
