Алюминиевый профиль для фрезерного стола

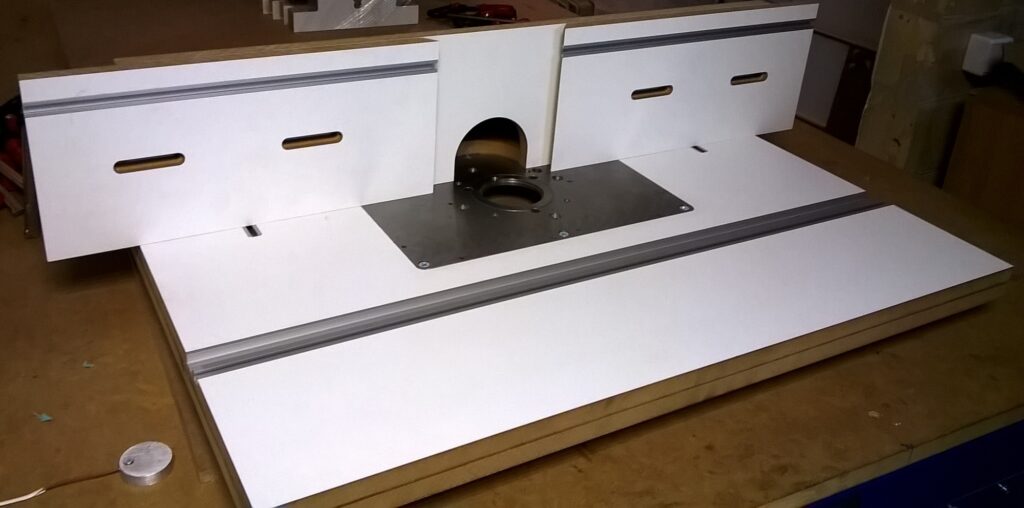

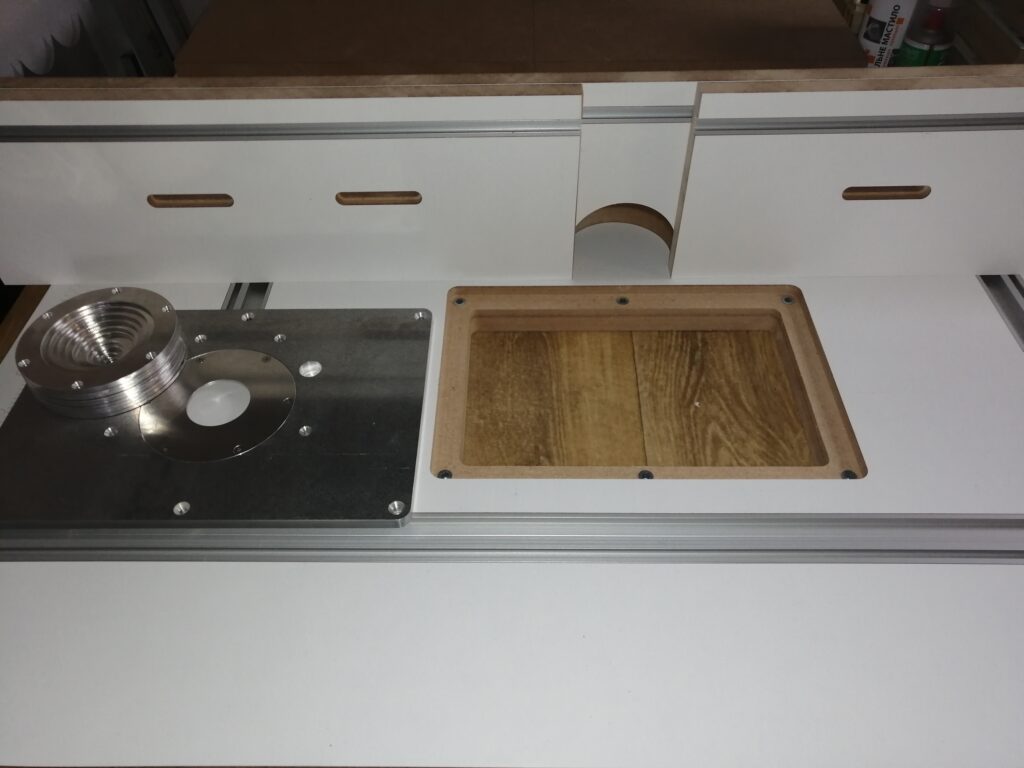

При изготовлении столешниц для фрезерного и комбинированных столов. Используются два вида профилей. Алюминиевый профиль для фрезерного стола— Т2 и Т3. Алюминиевые профили изготовлены из сплава АД31. Алюминиевый профиль устанавливается в столешницу фрезерного стола на клей. Вначале фрезеруются пазы для профиля с запасом (0,1мм по боковой стенке и 1 мм по дну). Затем алюминиевый профиль для фрезерного стола вклеивается в столешницу.

Алюминиевый профиль Т2

алюминиевый профиль для фрезерного стола

В столешницах Router-Table профиль Т2 используется для боковых упоров и накладных раздвижных «щек», для крепления гребенок, прижимов и т.д. Для установки различных приспособлений для фрезера.

Внутренний размер профиля — 10х6мм (как раз по размеру головки болта М6).

Необходимо вставить болт М6 вверх резьбовой частью и прикрепить к нему приспособления с помощью обычных гаек или гаек-барашков. Так же для него выпускаются «скользящие» гайки двух размеров 6х10х30мм и 6х10х80мм.

Алюминиевый профиль Т3

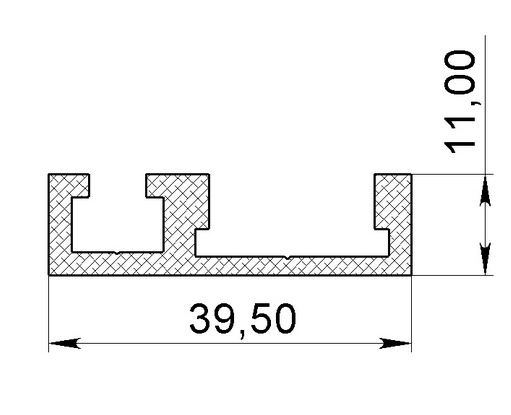

Алюминиевый профиль Т3 состоит из широкой и узкой части. Узкая часть используется для крепления гребенок, прижимов и т.д.

Внутренний размер маленького профиля — 10х6мм. (как раз по размеру головки болта м6).

Необходимо вставить болт М6 вверх резьбовой частью и прикрепить к нему приспособления при помощи обычных гаек или гаек-барашков. Так же для этого типа профиля выпускаются «скользящие» гайки двух размеров 6х10х30мм. и 6х10х80мм.

Широкая часть профиля Т3 используется для установки в него транспортира для фрезера и направляющих, изготовленных специально для этого профиля.

Важно! Транспортиры, слайдеры и т.д. не нашего производства. Не подходят для алюминиевого профиля Т3, как и наоборот.
