Установка пластин в столешницу и их регулировка.

Чуть отвлечемся от темы статьи: » Установка пластин в столешницу и их регулировка». Это статья появилась «благодаря» отказу одного из клиентов от заказанной пластины и комплекта колец. Было сказано, что пластина с «прогибом» в середине 2 мм. Как то так.

Напоминаю. ВСЕ пластины для фрезеров и циркулярных пил изготовлены из ЛИСТОВОГО алюминия АМГ 5 без шлифовки, фрезеровки и т.д. плоскости пластин. Все перечисленные операции при изготовлении изделий относятся к уже ДРУГОЙ ЦЕНОВОЙ категории. Об этом писалось в соответствующих разделах о выпускаемых изделиях.

Заявленная заказчиком «неровность» пластины в 2 мм. это серьезный брак, поэтому весь заказ подлежит возврату. Возникло сомнение по поводу измеренной заказчиком величины продольного изгиба, т.к. вряд ли станок мог без проблем фрезеровать такую неровную плиту. Заказчик хотел вернуть только пластину, но опыт подсказывает, нужно возвращать весь заказ. Чтобы потом не иметь дело с выдумками клиента. Есть желание некоторых клиентов получить изделие за 50$ и вымотать нервы на все 200$. К счастью таких единицы. Нормальные заказчики понимают, что есть понятие, цена-качество. Далее размещены фотографии с «прогибами в 2 мм.».

С помощью обычной металлической линейки, посмотрим «кривизну» поверхности плиты. Использовать лекальные линейки и т.д. для этой операции, это из области фантастики. Каждый инструмент для своих целей. А главное цель таких измерений.

"Неровность" пластины 220_1
«Кривизна» пластины по короткой 220 мм. стороне. №1 равна «0».
"Неровность" пластины 220_2
«Кривизна» пластины по короткой 220 мм. стороне. №2 равна «0».
"Неровность" пластины 220_3
«Кривизна» пластины по короткой 220 мм. стороне. №3 равна «0».

По короткой стороне плиты 220 мм. изгибов не наблюдается.

"Неровность" пластины 320_1
«Кривизна» пластины по длиной 320 мм. стороне. №1. Есть просвет.
"Неровность" пластины 320_2
«Кривизна» пластины по длиной 320 мм. стороне. №2. Есть просвет.
"Неровность" пластины 320_3
«Кривизна» пластины по длиной 320 мм. стороне. №3. Есть просвет.

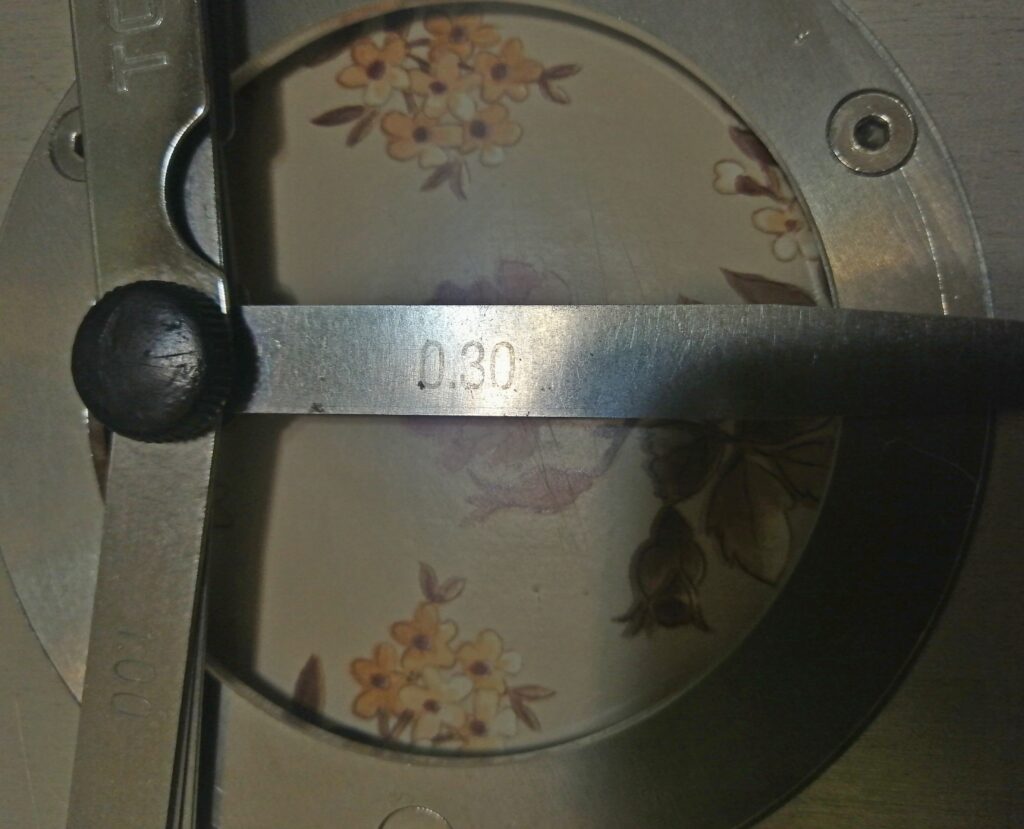

По длиной стороне 320 мм. Видим, что в средней части есть полоска света. Теперь пробуем определить какой величины прогиб пластины мы видим как полоску света. Щуп для этого вполне подойдет. После измерения с помощью набора щупов, удается определить величину «прогиба» пластины. В самом центре величина «прогиба» составляет 0,3 мм

Измерения

До указанных заказчиком 2 мм. «чуть» не дотягивает. Много это или мало увидим далее.

Перейдем к главному. Установка пластин в столешницу и их регулировка.

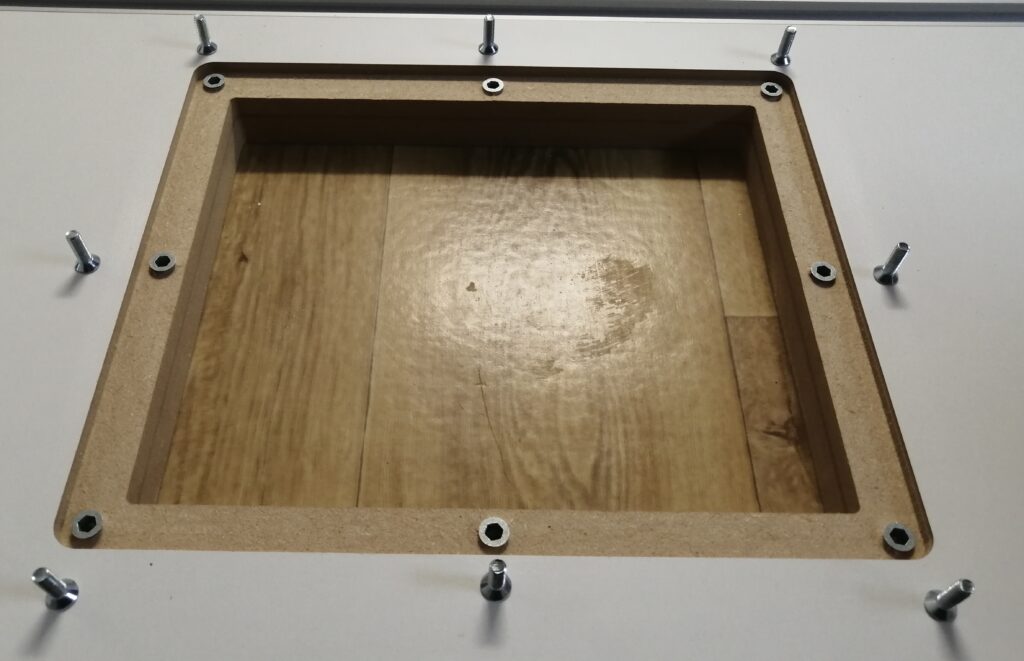

Для установки плиты для фрезера или плиты для циркулярной пилы в столешницу необходимо сделать выборку глубиной 6,5 мм. по форме пластины. На 0,5 мм. больше толщины плиты. Это необходимо для выравнивания плиты по уровню столешницы. Что бы винты через резьбовые втулки не прижали пластину к плоскости выборки в столешнице.  Тогда регулировка пластины по высоте не получится.

Выборка под пилу
Выборка под фрезер

После выборки углубления в столе под пластину,  необходимо установить РЕЗЬБОВЫЕ ВТУЛКИ. Установка пластин в столешницу и их регулировка.Это основной элемент регулировки положения пластины по отношению к плоскости столешницы. Пластины для фрезера имеют шесть отверстий для крепления их к столешнице. Пластины для пилы больше фрезерных пластин, поэтому и отверстий для их крепления  в столе не шесть, а восемь. Соосно с крепежными отверстиями пластин, установлены резьбовые втулки. Каждая  втулка  регулируется независимо от остальных. и такой способ регулировки дает возможность выровнять поверхность столешницы и плиты в одну плоскость. Финишную регулировку проверяют и корректируют, если необходимо, после того как к плитам прикреплены соответствующие инструменты.

Но, окончательная регулировка плит осуществляется ТОЛЬКО после установки столешницы на основание  и при закрепленном инструменте в плитах.

Выборка под фрезер
Выборка под пилу

После регулировки плит получаем искомый результат.

Пластина для пилы в столе
Пластина для фрезера в столе

И так видим, что такие «прогибы» плит, легко компенсируются при их монтаже в столешницу. Это предусмотрено конструкцией плит и возможностью регулировок их в столешнице.

Комбинированная столешница

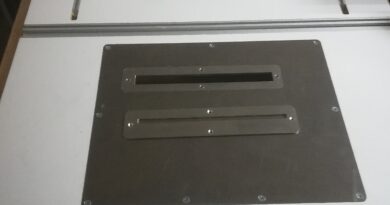

На нижнем снимке комбинированная столешница с установленными пластинами для фрезера и циркулярной пилы. Столешница просто лежит на монтажном столе. После получения ее заказчиком, она подлежит установке (монтажу) на подстолье и установке инструмента на пластину. Затем только необходимо выполнить все проверочные работы.

Комбинированная столешница

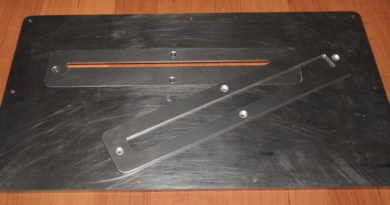

На фото видно «кривизну» поверхности столешницы.
