Транспортир для фрезерного и станочного стола

На данный момент Router-Table предлагает 2 вида транспортиров для фрезерного и пильного стола:

  1. Градуировка шкалы 2,5°(180_2,5)
  2. Градуировка шкалы . (180_5)Транспортир для фрезерного и станочного стола

Транспортир для фрезерного и станочного стола

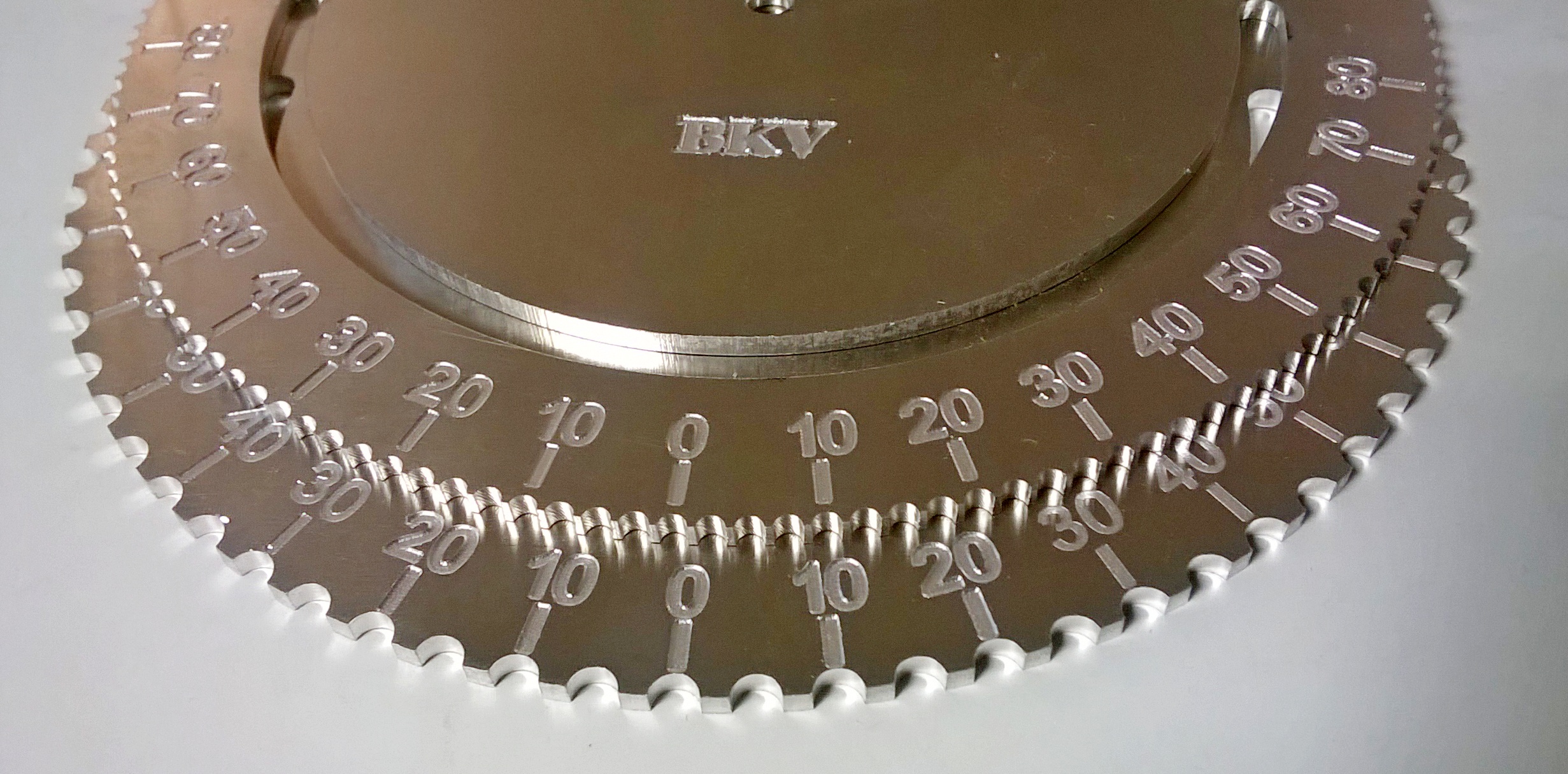

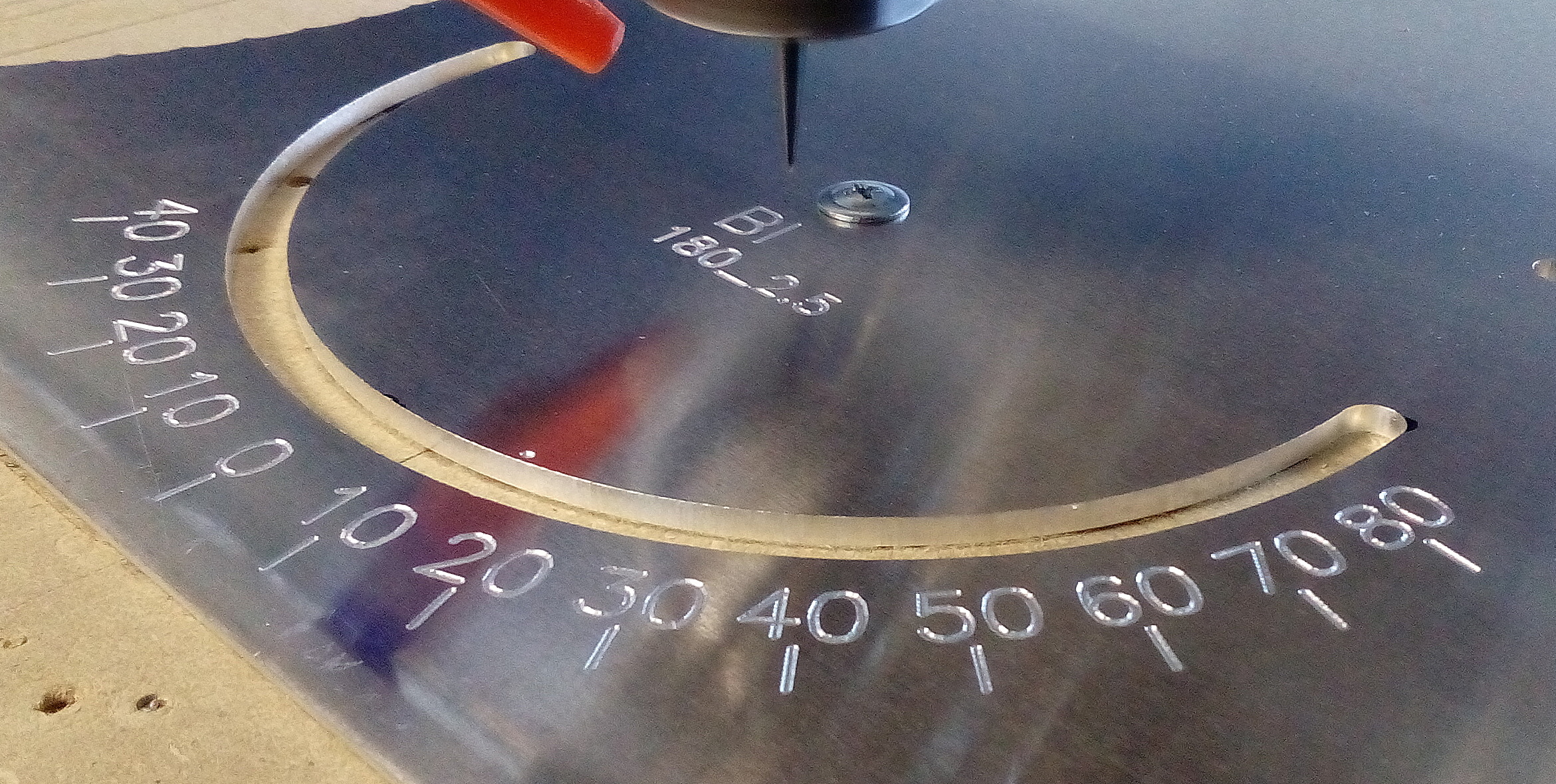

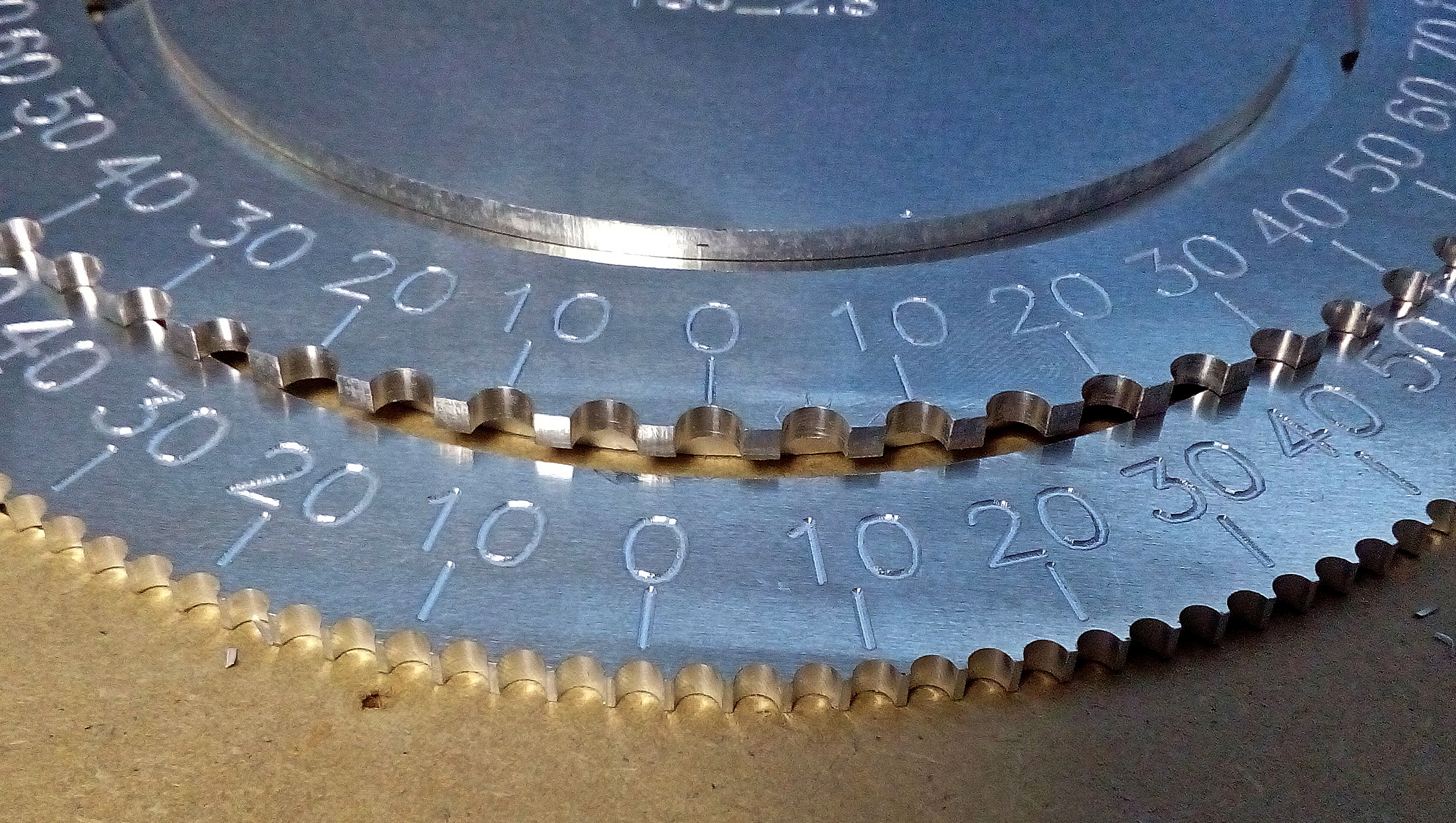

Транспортир для фрезерного и станочного стола изготовлен на высокоточном станке ЧПУ из плиты АМГ5 толщиной 3мм. Гравировка шкалы транспортира и «ползунок» под профиль Т3 (выполнен из АМГ5 толщиной 10мм) также реализованы на станке ЧПУ.

Транспортир для фрезерного и станочного стола

Транспортир для фрезерного стола

Из чего состоит транспортир для фрезерного  и станочного стола 180мм, шаг 2,5°

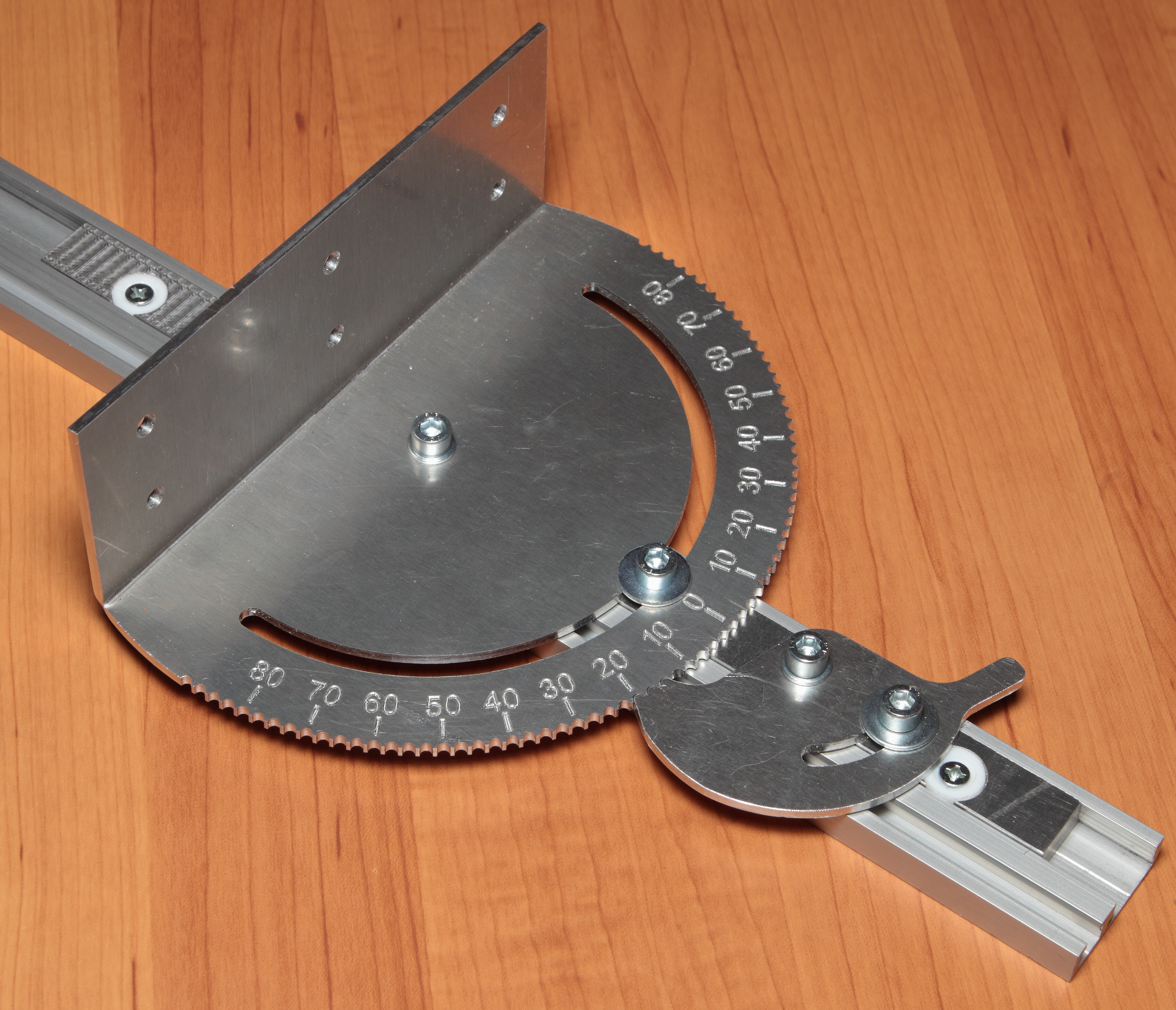

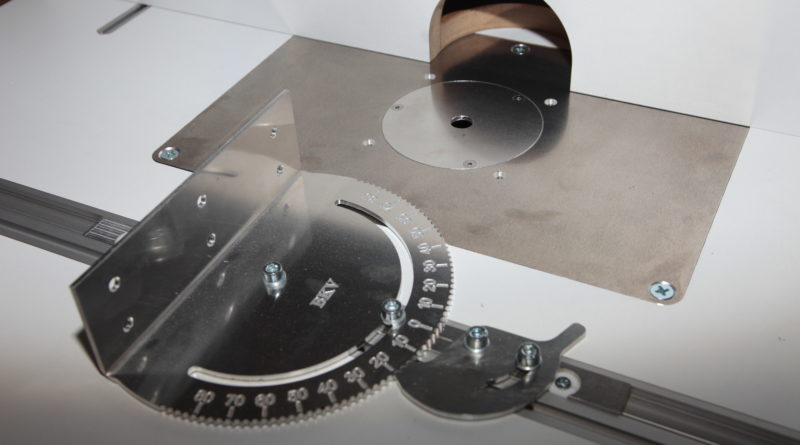

  1. Полукруглый сектор транспортира, Ø 180мм. С нанесенной шкалой и загнутой полкой с отверстиями под 90°. Для крепления опорной пластины к которой крепятся заготовки при обработке на фрезерном столе;
  2. Фиксатор-защелка, стопорящая транспортир под нужным углом;
  3. «Ползун» длиной 300мм. Изготовлен на станке ЧПУ.

Транспортир для фрезерного стола

Направляющая («ползун») для транспортира изготовлена под алюминиевый профиль Т3, из плиты АМГ5 толщиной 10мм на станке ЧПУ. Т-трекТ-трек под транспортир для фрезерного стола

Транспортир для фрезерного стола

«Ползун» изготовлен на высокоточном станке ЧПУ. В начале и в конце направляющей отфрезерованы утолщения в нижней части по 1,5мм с каждой стороны внизу, благодаря которым «ползун» не выскакивает из профиля Т3 при движении. Если посмотреть поперечный разрез профиля Т3 (фото чуть выше), то видно о каких утолщениях (усах) идет речь. Разрезные ролики изготовлены из второпласта и установлены в начале и в конце «ползуна». Люфт в «ползуне» регулируется с помощью винта М4, которым крепится разрезной второпластовый ролик.

ВАЖНО!

На ролике с одной стороны выбрана лыска. Ролик необходимо поворачивать лыской к профилю тогда устранение люфта, если таковой появился, будет работать корректно. Если ролик вставить не правильно, он будет пытаться провернуться и будет подклинивать «ползун».

Транспортир для фрезерного стола

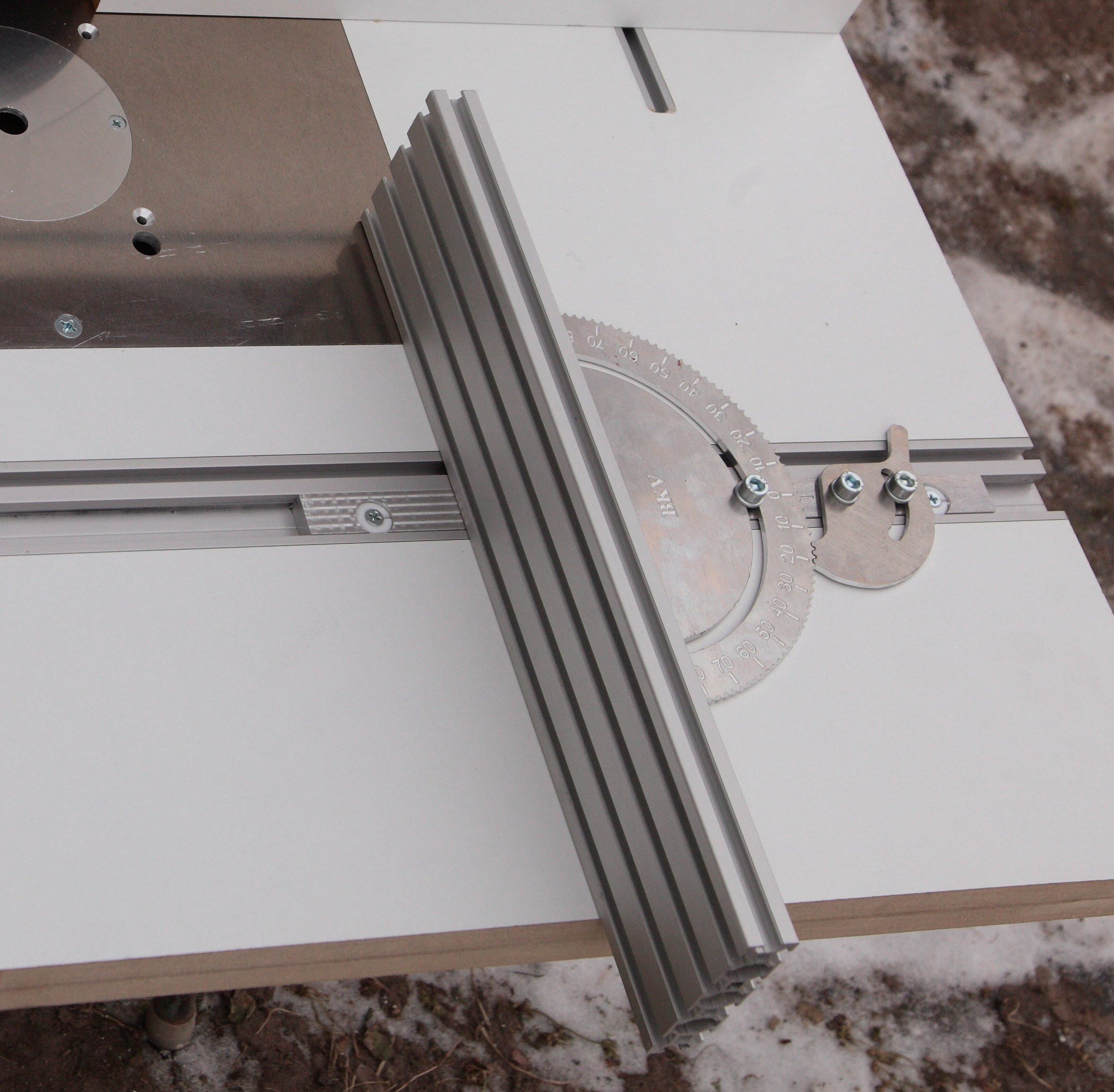

Для транспортира изготавливается накладка из станочного профиля 80х20 которая крепиться к загнутой полке.

Транспортир для фрезерного и станочного стола

Длина накладки из станочного профиля 400мм. Накладка крепиться к транспортиру с помощью четырех винтов м5 с круглой головкой под шестигранник. Обрабатываемые заготовки крепятся к накладке любыми прижимами, не мешающими обрабатывать прикрепленные детали. Для этого можно использовать пазы станочного профиля или просто струбцинами или другими зажимами крепить заготовки к поверхности станочного профиля.

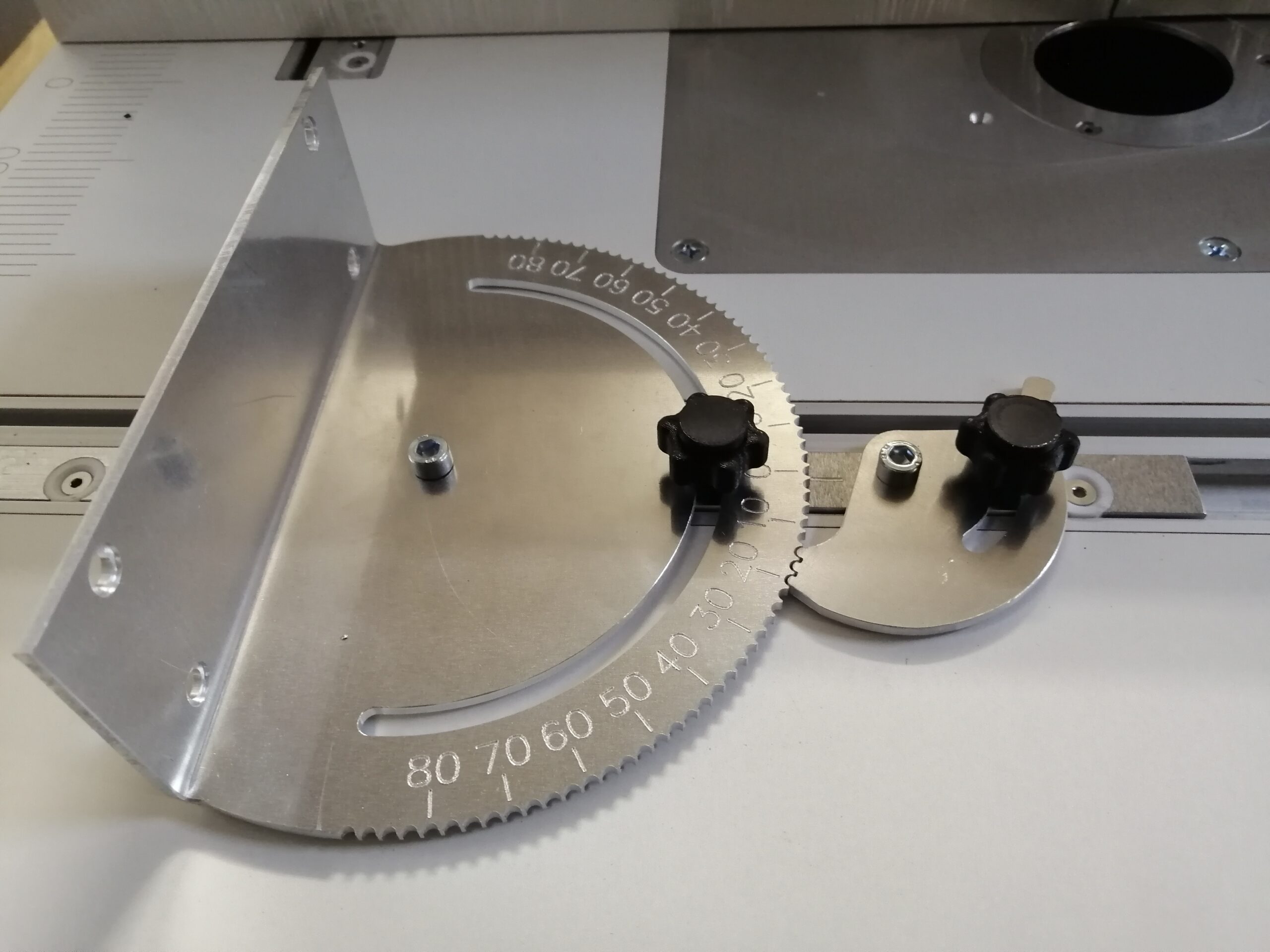

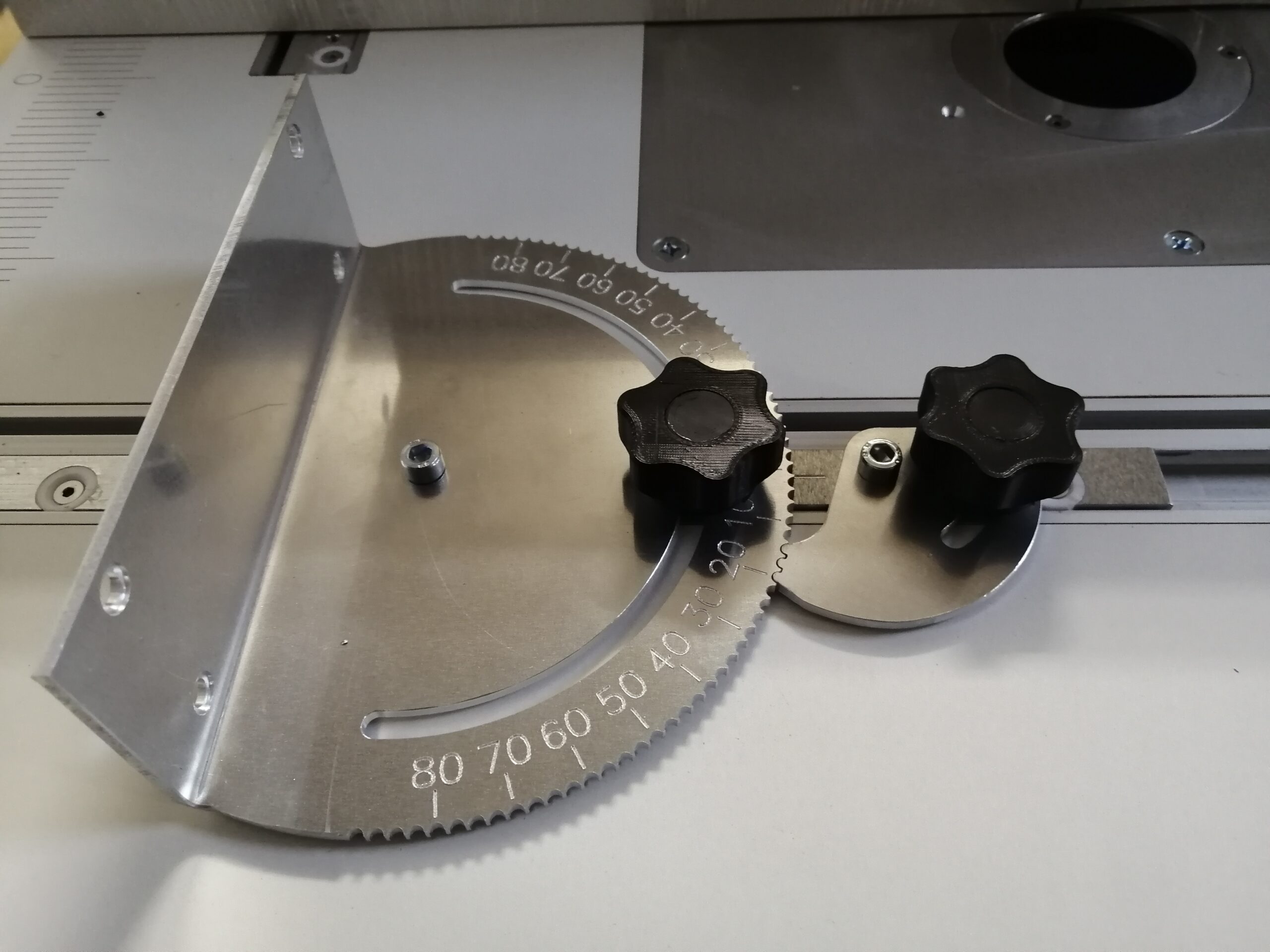

В продаже появились болты и гайки «барашек», их можно использовать вместо винтов с внутренним шестигранником для крепления секторов транспортира.

Транспортир для фрезерного и станочного столаТранспортир для фрезерного и станочного стола

Заказ возможно оформить через почту (Контакты).

Цены можно посмотреть на странице «Цена».
